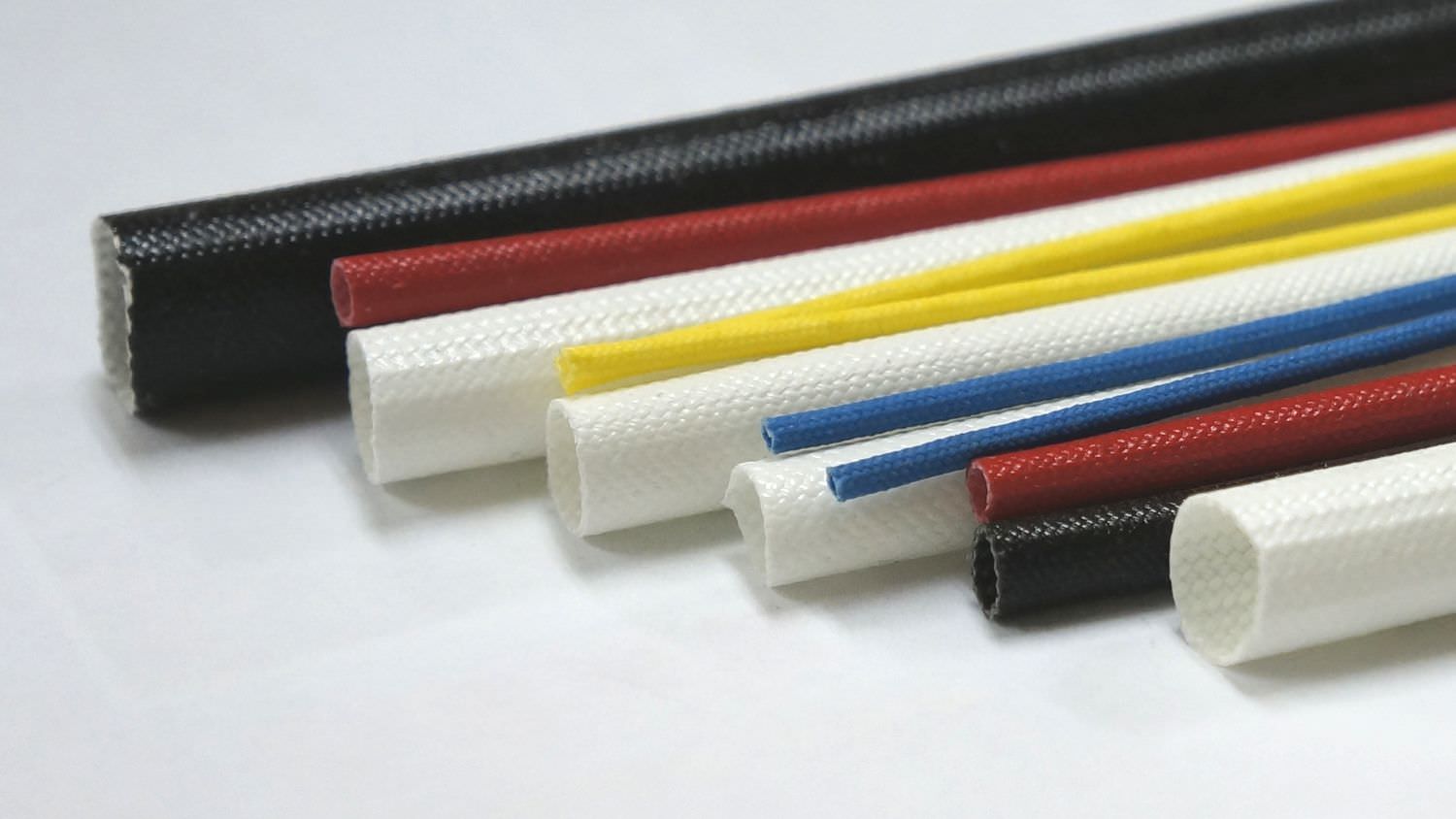

玻璃纖維矽膠套管是以無鹼性玻璃纖維絲編織成而後多次浸塗特殊之凡立水，再經適當之高溫硫化定型而製成。
玻璃纖維矽膠套管本身具有較高之電器絕緣性，且其本身對耐熱性，耐蝕性、抗老化性及散熱性均有極佳之特性；又因為其具有優良之柔軟性及彈性因此在零下50℃之低溫亦能保持其柔軟性，另外其外表皮膜強韌耐曲折，雖經加以曲折亦不會減損其電氣絕緣性。
顏 色
標準顏色為白色。 ( 但可依客戶之需求定製其他顏色如紅色、黃色、藍色、黑色 … )
種 類
依其耐壓絕緣的程度可區分為三種
FSG-2 : 低電壓迴路使用。
FSG-3 : 一般H級絕緣保護用。
FSG-4 : 一般絕緣保護用。
長 度
一般包裝長度為100米一卷。 ( 但亦可依客戶要求之長度包裝或裁切 )
電氣特性
|
型號 |
絕緣破壞電壓 ( Kv) |
耐熱性 |
耐然性 |
||
|
常態最低電壓 |
折曲後最低電壓 |
||||
|
平均 |
最低 |
最低 |
|||
|
FSG-2 |
2.5 Kv |
2.0 Kv |
0.75 Kv |
180℃恆溫爐加熱240hr不產生異狀及變形 |
難燃且具自熄；並符合UL VW-1 測試 |
|
FSG-3 |
1.5 Kv |
1.2 Kv |
-- |
||
|
FSG-4 |
-- |
-- |
-- |
||
尺寸規格及公差
|
標準內徑 ( mm ) |
內徑許可公差值 ( mm ) |
標準壁厚 ( mm ) |
|
0.8 ~ 1.5 |
+ 0.20 ， - 0.10 |
低於 0.60 mm 以下 |
|
2.0 ~ 3.5 |
+ 0.25 ， - 0.10 |
|
|
4.0 ~ 6.0 |
+ 0.30 ， - 0.10 |
低於 0.70mm 以下 |
|
7.0 ~ 10.0 |
+ 0.35 ， - 0.15 |
|
|
12.0 ~ 30.0 |
+ 0.50 ， - 0.30 |
低於 0.80 mm 以下 |
